机器学习通用技术：混淆矩阵与ROC曲线

简介

在机器学习建模中，我们常常会用准确率，MSE等指标来衡量模型的优劣，但是在复杂的实际需求上，仅仅依靠这些指标是不够的，最典型的就是不平衡学习问题。这种问题往往是二分类问题，通常标签分布极不平衡，并且我们会重点关注其中一个类别的预测表现。例如，银行贷款问题，通常数据都是通过贷款的占大多数，并且我们重点关注未通过贷款的预测准确率，毕竟拒绝一个会准时还款的人对银行影响不大，接受一个不会准时还款的人，那对银行可就是实打实的损失了。

对于这类问题，我们可以使用一系列的指标来对模型进行评估，如混淆矩阵，F1，P-R曲线，ROC曲线，AUC等，听着好像很多很复杂，但其实这些指标本质都是相通的，只要理解了混淆矩阵，剩下的就水到渠成了。至于标题为什么加上了ROC曲线呢？因为这是最常用于衡量模型一种工具，我觉得值得放在标题里面。

混淆矩阵

在介绍混淆矩阵之前，我们首先需要做一点铺垫。在一个数据集被模型预测之后，其可以被分为四个集合，分别为

TP(True Positives)：正样本，且被预测为正，也就是被正确预测了

FP(False Positives)：负样本，但被预测为正，也就是被错误预测了

TN(True Negatives)：负样本，但被预测为负，也就是被正确预测了

FN(False Negatives)：正样本，但被预测为负，也就是被错误预测了

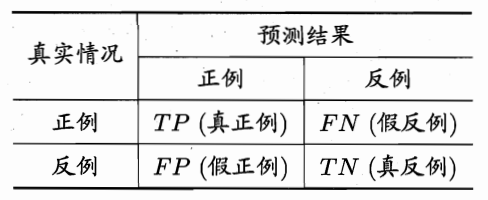

这样看着可能有点乱，我们将其总结为下图

将上述表格写成一个$2 \times 2$的矩阵就是混淆矩阵，一般在sklearn中我们绘制出的混淆矩阵图长这样

精确率与召回率

下面用TP, FP, TN, FN分别代表其对应集合中的样本数量，我们可以计算出各种指标。

精确率：

也叫查准率，定义为

$$P = \frac{TP}{TP + FP}$$

其代表被划分到正类的样本中，划分正确的样本占比，例如上述的银行贷款场景，我们就可以要求精确率尽可能的高。

召回率：

也叫查全率，定义为

$$R = \frac{TP}{TP + FN}$$

其代表所有正类样本中，被划分到正类的样本占比，例如作物初筛，我们不希望浪费达到标准的作物，并且后续处理过程中还会有其他筛选工序可以继续筛选劣质的作物，那我们就可以要求召回率尽可能的高。

精确率与召回率的关系

一般来说，精确率与召回率是相互约束的。大多数模型用于分类时，其输出会是该样本被分到一个类别的概率，然后再根据我们所设定的阈值被划分到不同的类别。虽然在二分类问题中，这个阈值一般会被设置为0.5，但是在不平衡学习问题中，可以根据我们的需求调整这个阈值。

例如还是上述的银行贷款问题，记通过的为1，不通过的为0，模型输出为样本被分为1的概率，我们就可以将阈值上调，如上调至0.7。这时精确率与召回率会发生什么变化呢？首先可以确定的是，召回率一定会变小，因为其分母$TP + FN$是一个定值，就是所有真值为1的样本嘛，其此调高阈值必然会导致$TP$，也就是被划分到正类的样本数下降，因为被划分的正类的门槛更高了。而精确率在一般情况下则会上升，因为高门槛也会过滤掉更多被错误分类至正类的样本，可以结合下图理解一下。

因此，如果同时拥有高精确率与高召回率的模型，则其性能是非常优秀的，也就是说这个模型可以把样本分的很开，正类样本都很接近1，负类样本都很接近0。我们可以用一个统一的指标来衡量模型的精确率与召回率，这就是F1值，其为精确率与召回率的调和平均，定义为

$$\frac1{F1}=\frac12 \left(\frac1P+\frac1R\right) \quad \Rightarrow \quad F1 = \frac{2PR}{P + R}$$

当然，当我们对精确率与召回率的重视程度不一样时，我们可以通过权重来控制，定义为

$$\frac{1}{F_{\beta}}=\frac{1}{1+\beta^{2}} \left(\frac{1}{P}+\frac{\beta^{2}}{R}\right) \quad \Rightarrow \quad F_{\beta} = \frac{(1+\beta^2)PR}{\beta^2P + R}$$

当$\beta > 1$时，召回率$R$有更大的影响，反之，精确率$P$有更大影响。

P-R曲线

在模型已经完成训练后，我们也可以通过精确率与召回率来选择合适的阈值，具体操作为，将所有样本的概率值从小到大排序，然后从0开始，将每两个相邻样本的概率值均值依次作为阈值，并计算一次精确率与召回率，最后以$P$为$y$轴，$R$为$x$轴，绘制散点图并连接成曲线，这也就是P-R曲线，可以结合下图理解一下

注：其实阈值的增大并不用那么严格，就算是从0开始，每次加0.1加到1为止都是可以的，画出来的学习曲线没什么区别

最终画出来的P-R曲线大概长这样

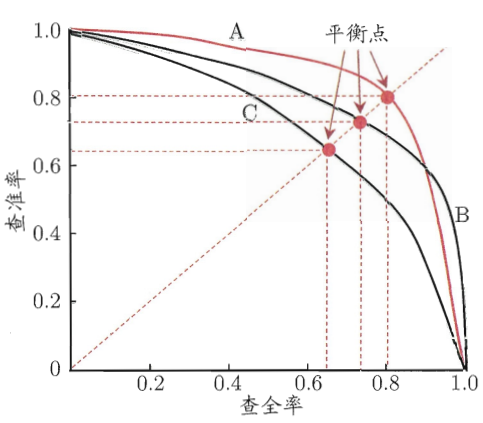

通过P-R曲线我们可以根据自己的实际需求，选择合适的阈值。除此之外，我们也常常用P-R曲线包住面积的大小来衡量模型的优劣，而在模型的P-R曲线有交叉时，除了根据我们的需求选择模型，还可以通过平衡点处的取值来衡量模型的优劣。平衡点就是指P与R取值相同时，模型的P或R的取值（反正是一样的嘛），这也被称为BEP，当然实际使用中还是F1用的多一点。

ROC曲线

TPR与FPR

在介绍ROC曲线之前，我们要先来看看TPR(True Positive Rate)与FPR(False Positive Rate)，这也是由TP, FP, TN, FN计算出的指标，其具体定义为

$$TPR = \frac{TP}{TP + FN} \quad FPR = \frac{FP}{FP + TN}$$

从定义我们可以看出，TPR代表真值为正的样本被正确分类的概率，其定义与召回率是一样的。FPR代表真值为负的样本被错误分类的概率。

ROC曲线

与P-R曲线相同，我们可以通过调整阈值的方式，得到多组TPR与FPR以得到ROC曲线，示例图如下

我们当然希望TPR尽可能高，FPR尽可能低，那么自然就是ROC曲线越靠近左上角则代表模型的效果越好，因此也经常使用曲线盖住的面积来衡量模型的效果，这被称为AUC值，也就是图中图例的部分。另外，图中的对角线代表随机猜测下的结果，ROC曲线离这条线越远越好。

注：ROC曲线靠近左上角最好，那什么情况最差呢？靠近右下角？错的，其实是与虚线重合，如果ROC曲线靠近右下角其实跟靠近左上角一样，是很好的结果，这说明模型学反了，但是学的很好，把结果反过来看就可以了，当然实际不太可能出现这种情况。

sklearn代码绘制

最后我们来说明一下如何使用sklearn库实现我们上述讲到的内容，其主要都在sklearn.metrics中，下面导入需要的库

import matplotlib.pyplot as plt
import numpy as np
from sklearn.datasets import load_breast_cancer  # 乳腺癌数据集
from sklearn.ensemble import RandomForestClassifier  # 随机森林分类
from sklearn.model_selection import train_test_split  # 切分数据

from sklearn.metrics import precision_score, recall_score, f1_score  # P,R,F1
from sklearn.metrics import confusion_matrix  # 混淆矩阵
from sklearn.metrics import precision_recall_curve, average_precision_score  # P-R曲线与AP
from sklearn.metrics import roc_curve, auc  # ROC曲线与AUC

import warnings
warnings.filterwarnings("ignore")

我们使用乳腺癌数据集作为示例数据集，下面我们导入数据并完成模型的训练

data = load_breast_cancer()
train = data.data
target = data.target

Xtrain, Xtest, Ytrain, Ytest = train_test_split(train, target, test_size=0.1, random_state=1008)

clf = RandomForestClassifier(n_estimators=100, random_state=1008)
clf.fit(Xtrain, Ytrain)
clf.score(Xtest, Ytest)

首先我们来计算精准率，召回率与F1值，使用函数precision_score，recall_score与f1_score，参数也很简单，填入真值与预测值即可，其余参数都不算很常用。

# 计算P,R,F1
Ypred = clf.predict(Xtest)
P = precision_score(Ytest, Ypred)
R = recall_score(Ytest, Ypred)
f1 = f1_score(Ytest, Ypred)
print("P=", P, "R=", R, "F1=", f1)

然后是绘制混淆矩阵，使用函数confusion_matrix，当然这个函数只负责算出混淆矩阵，绘图还是需要用motplotlab写，参数同样是填入真值与预测值，其返回值就是混淆矩阵。

#绘制混淆矩阵
cm = confusion_matrix(Ytest, Ypred)

plt.figure(figsize=(8, 6))
sns.heatmap(cm, annot=True, fmt='g', cmap='Blues',
            xticklabels=['Predicted 0', 'Predicted 1'],
            yticklabels=['Actual 0', 'Actual 1'])
plt.title('Confusion Matrix')
plt.show()

接着是绘制P-R曲线，使用函数precision_recall_curve，需要注意的是，其参数填入的是真实值与每个样本的预测概率值，这可以通过模型的predict_proba方法计算，这会获得每个样本被分到0与1的概率，我们只需要样本被分到1的概率。函数的返回值有三个，分别为P，R与每一次计算的阈值，一般我们不需要阈值，这里使用_代替，表示不需要该返回值。

使用average_precision_score函数可以计算AP值。这里的AP值是P-R曲线面积的一种精度更高的算法，使用的时候理解为面积即可。

# 绘制P-R曲线
P, R, _ = precision_recall_curve(Ytest, clf.predict_proba(Xtest)[:, 1])
ap = average_precision_score(Ytest, clf.predict_proba(Xtest)[:, 1])

plt.figure(figsize=(8, 6))
plt.plot(R, P, color='darkorange', lw=2, label='P-R curve (AP = %0.2f)' % ap)
plt.plot([0, 1], [0, 1], color='navy', lw=2, linestyle='--')
plt.xlabel('Recall')
plt.ylabel('Precision')
plt.title('Precision Recall Curve')
plt.legend(loc="lower right")
plt.xlim(0, 1)
plt.ylim(0, 1.05)

最后是绘制ROC曲线，使用函数roc_curve，其参数同P-R曲线，填入真值与概率值，返回值为FPR，TPR与每一轮计算的阈值。

使用auc可以计算曲线包住的面积，填入FPR与TPR即可。

#绘制ROC曲线
fpr, tpr, _ = roc_curve(Ytest, clf.predict_proba(Xtest)[:, 1])
roc_auc = auc(fpr, tpr)

plt.figure(figsize=(8, 6))
plt.plot(fpr, tpr, color='darkorange', lw=2, label='ROC curve (AUC = %0.2f)' % roc_auc)
plt.plot([0, 1], [0, 1], color='navy', lw=2, linestyle='--')
plt.xlabel('False Positive Rate')
plt.ylabel('True Positive Rate')
plt.title('Receiver Operating Characteristic (ROC) Curve')
plt.legend(loc="lower right")
plt.xlim(0, 1)
plt.ylim(0, 1.05)

补充：上述提到的绘图sklearn都进行了封装，这里也一并给出示例代码

# 混淆矩阵
from sklearn.metrics import plot_confusion_matrix
plot_confusion_matrix(clf, Xtest, Ytest)

# P-R曲线
from sklearn.metrics import plot_precision_recall_curve
plot_precision_recall_curve(clf, Xtest, Ytest)

# ROC曲线
from sklearn.metrics import plot_roc_curve
plot_roc_curve(clf, Xtest, Ytest)
